TOCÓGRAFO DIGITAL

Utilizada no Tacógrafo Digital BVDR, a Fita Diagrama da VDO registra as informações necessárias para atender a legislação vigente.

PRINCIPAIS CARACTERÍSTICAS

Gravação de dados

  • Velocidade do veículo: velocidade real, segundo a segundo;
  • Distância: distância real percorrida, segundo a segundo;
  • Rotação do motor (RPM): segundo a segundo;
  • Velocidade máxima: momento exato da ocorrência, de acordo com a legislação vigente (INMETRO);

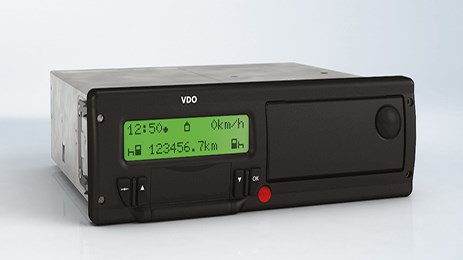

Tacógrafo Digital BVDR

O novo Tacógrafo Digital BVDR utiliza a experiência mundial da VDO na fabricação de tacógrafos, combinando alta qualidade e funcionalidades diversas em um único produto, que atende às regulamentações do CONTRAN e INMETRO (INMETRO 201 de 02/12/2004 e CONTRAN 92/99 ANEXO II).

O Tacógrafo Digital BVDR registra e fornece informações precisas do veículo e do motorista, tais como velocidade, tempo, distância, rotações do motor (RPM), monitoramento da ignição, informações de viagem, entre outras, que facilitam a gestão da frota e ainda permitem uma análise completa dos dados gravados e arquivados para diversas finalidades, como em caso de acidentes. Todas as informações são gravadas em memória interna não volátil com capacidade de armazenamento de até 7 dias completos de gravação segundo a segundo.

Como funciona?
Conectado ao veículo através de interfaces eletrônicas, o novo Tacógrafo Digital BVDR pode ser instalado diretamente no painel do veículo e a calibração do produto pode ser feita através de qualquer Posto Autorizado VDO. Já a identificação do motorista no produto é feita através do teclado, relacionando o código do motorista ao número de registro de habilitação - CNH (Carteira Nacional de Habilitação). As informações registradas no Tacógrafo Digital BVDR são obtidas de duas formas: impressão em fita diagrama e download via drive USB criptografado (proteção dos dados digitais).


Aprovações
Portaria Aprovação INMETRO nº 376/2011 / Portaria Aprovação DENATRAN nº 145/2012

Características

Gravação de dados

  • Velocidade do veículo: velocidade real, segundo a segundo;
  • Distância: distância real percorrida, segundo a segundo;
  • Rotação do motor (RPM): segundo a segundo;
  • Velocidade máxima: momento exato da ocorrência, de acordo com a legislação vigente (INMETRO);
  • Informações do motorista: código de motorista, número da CNH, início e fim da condução;
  • Informações do veículo: chassi, placa e parâmetros;
  • Controle das modificações dos parâmetros do BVDR;
  • Registro das falhas do veículo tais como sensor de velocidade, falha de energia, etc.

Funcionalidades

  • Dot-matrix display com diferentes cores de iluminação (verde, amarela, azul, ice blue), quando solicitados de fábrica;
  • Formato DIN – Rádio;
  • Impressora térmica integrada que utiliza papel pré-impresso de acordo com legislação vigente;
  • Sensores de velocidade: Kitas (2171) ou Hall (2159) ou Indutivo (Eaton);
  • Menu em português;
  • Protocolo de comunicação CAN e K-Line;
  • Saída de excesso de velocidade (overspeed);
  • Alerta de eventos, tais como compartimento de papel aberto, velocidade acima da permitida, etc;
  • Ajuste de tempo para dois fusos horários e horário de verão;
  • Identificação de motorista através do acionamento dos botões no painel frontal e pen drive (opcional).

Especificações Técnicas

  • Dimensões de instalação: 178 mm x 50 mm x 150 mm (l x a x p);
  • Tensão de alimentação: 12V e 24V;
  • Faixa de velocidade: 0 a 150 km/h;
  • Temperatura de operação: -20°C a +70°C;
  • Temperatura de armazenamento: -40°C a +85°C;
  • Faixa de pulsos: 2.000 a 43.000 pulsos por km;
  • Bateria auxiliar para o relógio interno em caso de falha de energia;
  • Saídas: 2 saídas de velocidade e 1 saída de excesso de velocidade;
  • Precisão da informação eletrônica:
    Velocidade: ± 1 km/h;
    Distância: ± 1%;
    Tempo: ± 5 s por dia;
  • Precisão da informação da impressora: de acordo com legislação vigente;
  • Tempo de retenção de dados: 10 anos (em caso de falha de energia);
  • Proteção: IP54;
  • Peso: 1.000g (aproximadamente).

Interfaces

  • Protocolo CAN para painel de instrumento;
  • Protocolo K-Line para painel de instrumento e diagnose;
  • Protocolo RS232 para programação e calibração;
  • Interface USB para download de dados através de dispositivo USB padrão (dados criptografados).

Fita Diagrama

Utilizada no Tacógrafo Digital BVDR, a Fita Diagrama da VDO registra as informações necessárias para atender a legislação vigente.

A Fita Diagrama da VDO foi projetada para ser utilizada exclusivamente no Tacógrafo Digital BVDR. Permite a impressão do relatório de dados das últimas 24 horas de operação do veículo.Aprovada pelos órgãos metrológico (Portaria INMETRO 376/11) e de trânsito (Portaria DENATRAN 145/12).

Características:

  • Fita Pré-Impressa;
  • Identificação do motorista (máximo 50 motoristas na memória e 3 na última impressão);
  • Velocidade máxima de registro em fita (150 km/h);
  • Tempo de conservação dos registros: 5 anos;
  • Fácil de trocar;
  • Sem ajustes especiais no momento da troca;
  • Detecção automática de papel;
  • Ajuste automático de escala.
